HFK型可翻轉弧形篩

規格型號：

所屬分類

弧形篩系列產品

重介弧形篩主要用于重介選煤系統的脫介、脫水及脫泥。礦漿弧形篩主要用于原煤的預先脫泥。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

數量

-

+

庫存:

Email:xs@scxmjx.com

在線咨詢



1

產品描述

參數

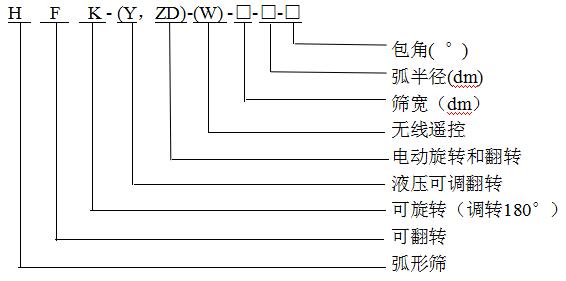

型號說明

用途

●重介弧形篩主要用于重介選煤系統的脫介、脫水及脫泥。礦漿弧形篩主要用于原煤的預先脫泥。

工作原理

●給料箱中的料漿以一定的速度從弧形篩上方沿切線方向進入篩面，在重力作用下，料漿層緊貼篩面向下運動。當料漿層由一根篩條流向另一根篩條的過程中，篩條的邊棱都對料漿層產生切割作用。被切割部分的料漿，在重力的作用下，經篩縫排出，成為篩下產物;未被切割的部分料漿，越過篩條成為篩上產物，從而達到物料分離的功能。

主要特點

●HFK系列的弧形篩由給料箱、篩箱、可旋轉支撐機構及相應電控系統組成;

●給料箱具有可調入料口，能根據入料量大小自動調節開口大小，保證物料均勻分布在篩面上，使物料在篩面上充分脫水、脫介;

●篩箱結構緊湊;篩板由奧氏體無磁不銹鋼絲焊接而成，采用獨特工藝及耐磨材料，比普通篩板更加經久耐用;

●可旋轉支撐架組件可分為手動翻轉與水平旋轉裝置、電液推桿翻轉與手動水平旋轉、全自動電動翻轉和電動水平旋轉等多種組合形式;支撐機構用于支撐篩箱，使篩箱既能調整垂直傾角，又能進行水平旋轉。整機水平旋轉180°后，不需拆卸篩板即可調換方向快速恢復正常工作;具有安裝調整簡便，篩板裝拆方便等優點，可滿足用戶的不同需求。

主要技術參數(用戶可根據實際需求進行訂制)

型號	篩寬	弧形半徑	包角(°)	篩縫	外形尺寸	處理量(t/h)	重量
HFK12-20-45	1200	2030	45	0.3~1.0	2758×1380×1490	120~200	1250
HFK18-20-45	1800	2030	45	0.3~1.0	2758×2000×1490	180~300	1810
HFK21-20-45	2130	2030	45	0.3~1.0	2758×2330×1490	200~350	2100
HFK24-20-60	2400	2030	60	0.3~1.0	3100×2610×1972	250~400	2490
HFK27-20-60	2700	2030	60	0.3~1.0	3100×2932×1972	280~450	2710
HFK33-20-60	3300	2030	60	0.3~1.0	3100×3536×1972	350~550	3020
HFK39-20-60	3900	2030	60	0.3~1.0	3100×4092×1972	400~650	3580
HFK42-20-60	4200	2030	60	0.3~1.0	3100×4392×1972	430~700	3860
